| 矽膠條式展開輪‧鋁條式展開輪 |
| |
 |

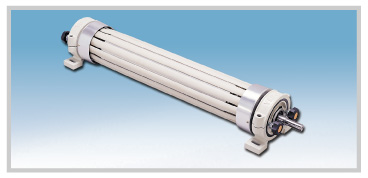

矽膠條式展開輪 |
|
|
|
 |
| |

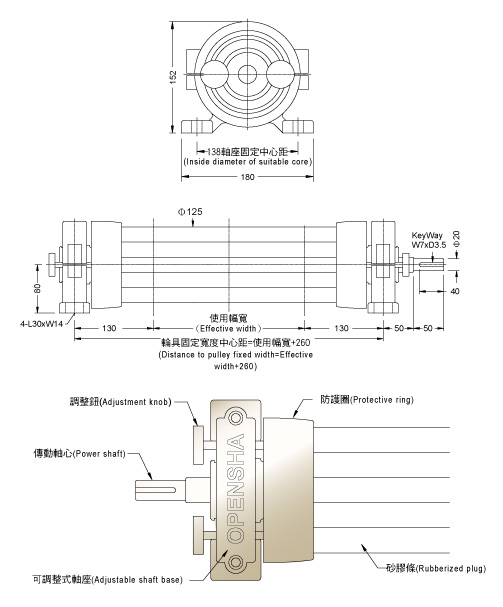

| 尺寸圖： |
 |
| |
| 規格表： |
| 外徑標準規格 |
有效使用幅寬 |
傳動軸外徑/鍵條規格 |
軸座固定中心距 |
| Φ5英吋(Φ125mm) |
客戶需求 |
Φ20/5×5×L40mm |
138mm |
| 輪具固定寬度中心距 |
軸座固定孔 |
向外展開角度 |
|
| 有效使用幅寬+260mm |
L30×W14mm |
10°(約11mm) |
|
|
| Top |
| |
 |
| |
|

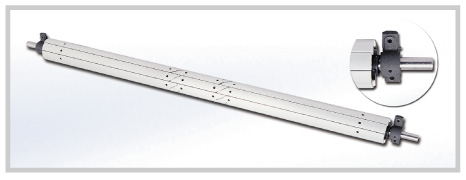

鋁條式展開輪 |
|
|
|
 |
| |

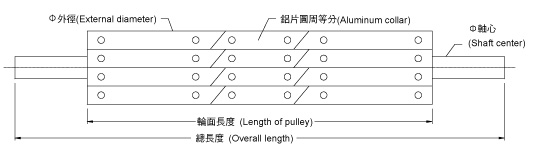

| 尺寸圖： |
 |
| 型號 |
FTP132 |
FTP165 |
FTP188 |
| 外徑標準規格 |
Φ132mm |
Φ165mm |
Φ188mm |
| 軸心 |
Φ35mm |
Φ45mm |
Φ50mm |
| 圓周等分 |
8 |
10 |
10 |
|
| 輪面長度 |
客戶需求 |
| 總長度 |
客戶需求 |
| 軸座型式 |
P型 or L型 |
|
| |
| 規格表： |
| 型號 |
F |
G |
H |
I |
J |
K |
L |
V |
材質 |
| FTP132 |
35 |
127 |
70 |
38 |
20 |
Φ14 |
163 |
54 |
FC25 |
| FTP165 |
45 |
127 |
70 |
38 |
20 |
Φ14 |
163 |
54 |
FC25 |
| FTP188 |
50 |
159 |
99 |
57 |
30 |
Φ18 |
214 |
70 |
FC25 |
 |
|
| |
| 型號 |
F |
G |
H |
I |
J |
K |
L |
m |
材質 |
| FTP132 |
Φ35 |
130 |
Φ35 |
Φ13 |
99 |
134 |
42 |
70 |
SS41 |
| FTP165 |
Φ45 |
148 |
Φ45 |
Φ15 |
125 |
165 |
50 |
80 |
SS41 |
| FTP188 |
Φ50 |
157 |
Φ50 |
Φ17 |
144 |
188 |
58 |
90 |
SS41 |
 |
|
