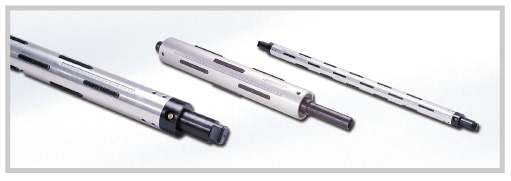

千島型氣壓軸
Top

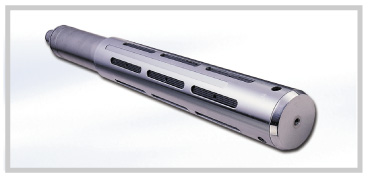

單軸千島型氣壓軸

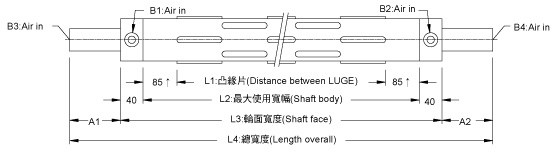

尺寸圖:
規格表:
標準規格
Standard specifications
未充氣前外徑
Diameter of air shaft before fill up air
充氣後外徑
Diameter of air shaft after fill up air
適用捲管內徑
Inside diameter of suitable core
2英吋
Φ 49- 50mm
Φ 53- 54mm
Φ50.5-52mm
3英吋
Φ 73- 75mm
Φ 80- 82mm
Φ 75- 78mm
4英吋
Φ 98-100mm
Φ105-107mm
Φ100-102mm
5英吋
Φ124-125mm
Φ130-132mm
Φ125-128mm
6英吋
Φ148-150mm
Φ156-158mm
Φ151-153mm
Top

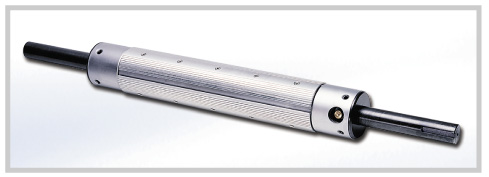

板條式氣壓軸

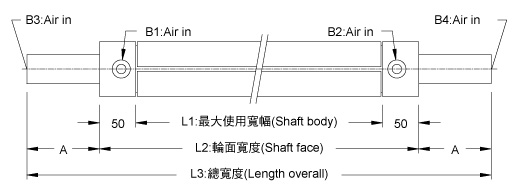

尺寸圖:
規格表:
標準規格
3 英吋
未充氣前外徑
Φ75mm
充氣後外徑
Φ 78-80mm
適用捲管內徑
Φ75.6-76.8mm
Top

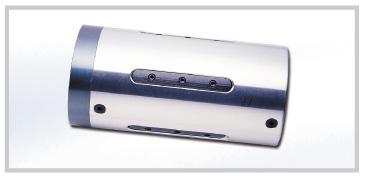

氣壓式軸套
規格表:
標準規格
未充氣前外徑
充氣後外徑
適用捲管內徑
6英吋*3英吋
Φ148mm
Φ156mm
Φ151-153mm
Top

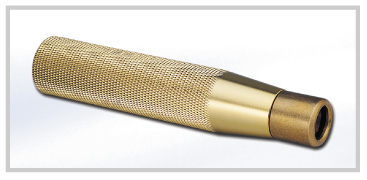

充氣棒
Φ25×Φ19×L130mm×1/4"PT
